​El sistema GUIA permite el uso racionalizado de las plazas dentro de un aparcamiento guiando a los usuarios hacia las zonas donde pueden encontrar plaza libre con seguridad, evitando circulación innecesaria en el interior del recinto.

Consta de unos paneles informativos colocados a la entrada de cada zona y que indican el número de plazas disponibles en esa zona, actualizándose en tiempo real según se van ocupando o liberando. Cuando una zona se encuentra completa, se activa un sistema indicador (un aspa de color rojo) que advierte al usuario que no existe plaza libre donde aparcar.

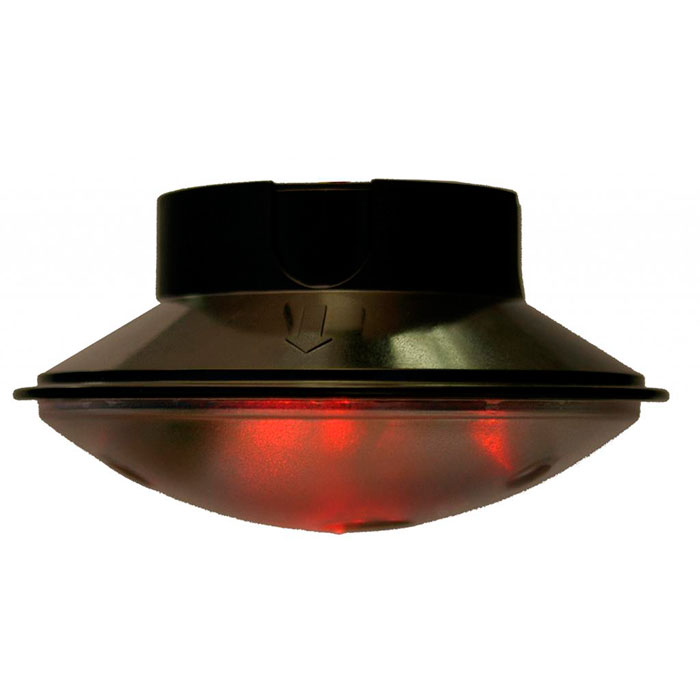

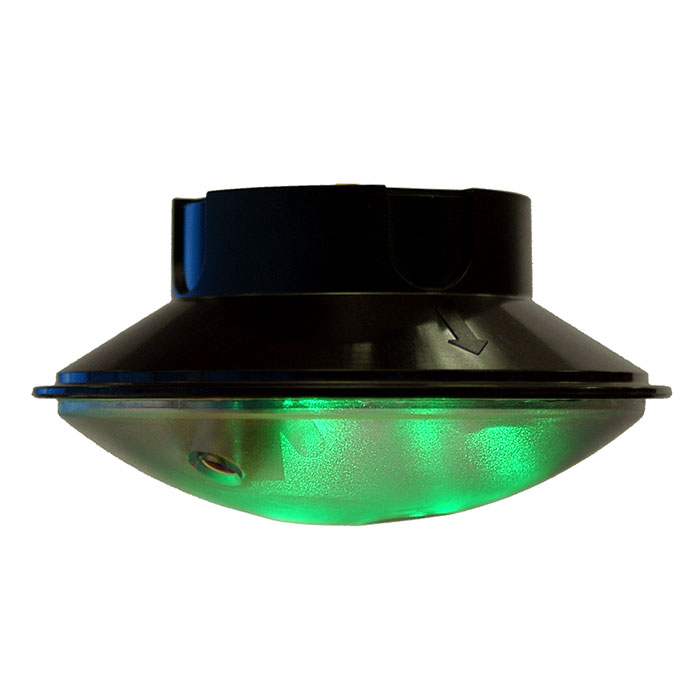

Cada plaza, por su parte, tiene instalado un elemento sensor que analiza el estado de la plaza y determina si está libre u ocupada. El elemento sensor a su vez tiene una indicación luminosa que refleja el estado de la plaza, verde: libre, rojo: ocupada.

También existe un estado intermedio para indicar plaza reservada (abonados, minusválidos, etc).

Para el control del sistema, se prevé un ordenador con un software de gestión que permite cambiar individualmente el estado de cada plaza, monitorizar su estado y realizar todas aquellas funciones de parametrización y ajuste que permiten la gestión más optimizada del aparcamiento.

ELEMENTOS DE COMPOSICIÓN

• Detector de plaza:
  Es el elemento que determina el estado de la plaza, contiene unos transductores de ultrasonido que miden la distancia entre el detector y el obstáculo donde se produce el eco (el suelo o el techo del vehículo), en función de esta distancia determina la presencia o ausencia de vehículo. En el diagrama adjunto se muestra el principio de funcionamiento del sensor.
• Panel informativo:
  Además de presentar el número de plazas disponible por zona e indicar libre o completo, también tiene la función de concentrador de comunicaciones al que se conectan todas las sondas necesarias para poder gestionar la zona asociada al cartel. Estos carteles son los que se interconectan con el puesto de control y a través de ellos se accede a los detectores de plaza.
• Software de explotación:
  Con entorno gráfico interactivo permite la gestión de la ocupación de las plazas del aparcamiento, modificar la información de los paneles informativos y obtener información en tiempo real del estado de todas y cada una de las plazas visualizándose las libres, ocupadas junto con el tiempo de ocupación y estadísticas de ocupación.

ELEMENTOS OPCIONALES

• Satélite indicador:
  En instalaciones donde la visibilidad del Detector está limitada por columnas, se conecta, en modo esclavo, un elemento que contiene la señalización luminosa que indica el estado de la plaza al usuario y que se coloca a la entrada de la plaza facilitando la identificación al usuario.

CARACTERÍSTICAS TÉCNICAS
Detector de plaza:

• Alimentación: 24V DC.
• Frecuencia de trabajo: 40 KHz.
• Distancia máxima de medida: 300 cm (otros valores permitidos con modificación de fábrica).
• Distancia mínima de medida: 10 cm.
• Dimensiones: 78 mm de alto y 150 mm de diámetro.
• Peso: 250 g máximo.
• Realizada en materiales ignífugos, libres de halógenos.

Panel informativo:

• Alimentación: 220V 50Hz.
• Número de dígitos: 4 numéricos más flecha animada orientable convertible en aspa.
• Dimensiones: 120 mm de alto, 350 mm de ancho y 100 mm de fondo.
• Peso: 2.5 Kg máximo.
• Realizada en aluminio anodizado y policarbonato anti-reflex.

Software de Explotación

• Desarrollado en Visual-Basic.
